RC4

2016年04月10日14:20

カテゴリ: SSLTLS; 脆弱性

SSL Pulseの統計情報でみるSSL/TLSの引越しについて

2014年11月頃から、SSLに関する統計情報を公開しているサイトSSL Pulseのデータから推移情報をブログで公開してきました。隔月で更新するようなことを言ってて、2015年12月から更新が無い状態になっており、「コラ～～！サボってんじゃね～～」的なことを思われたかたもいらっしゃるかもしれません。すみません。すみません。すみません。

新しいサイト

SSL Pulse Trends(SSL Pulseデータの推移) https://kjur.github.io/www/sslpulsetrend/index_j.htmlというサイトを作りました。今後の毎月の更新はこちらでやっていきます。

サイトを移行した経緯など、、、

前は、エクセルなど駆使してグラフ描いてたんですが、そりゃもう、結構手間がかってたんですよ。自分も興味があって毎月すぐ知りたいんだけど、とても、毎月はできないなと、、、ざっくりとした流れはこんな感じ：

今月のデータファイル(JSON)をwgetでダウンロードする
データの推移をTSV形式になるように変換するツールを実行する。グラフに必要なデータ列もこの時作る。
TSVファイルをUTF-16にする(Mac Excel対策)
Excelで読み込み
データを細かい整形(日付フォーマットや表ヘッダなど)
必要なグラフを作る
グラフをEMF(拡張メタファイル)でエクスポートする
PowerPointに吹き出し等を貼り付け(位置調整)
PowerPointの画面を画像キャプチャし、ブログへ

まず、第一の鬼門なんですが、自分は自宅ではMac Book Airを使ってまして、Mac用のExcel(前の2011も今のやつも)は、文字化けしないようにCSVやTSVファイルを読み込むのが骨が折れるんですよ。一応ファイルの入力候補としては普通のUTF-8でも大丈夫そうに見えるんだけど、うまくいかず。結局うまくいったのはメモ帳アプリでUTF-16に変換してから読み込ませるという方法です。Googleとかで"Mac Excel TSV 文字化け"みたいなキーワードで検索すれば、方法が出てくるでしょう。

そして、一つ一つグラフを作っていくわけです。

で、Excelのグラフの凡例ではちょっと見づらいのでパワポで吹き出しをつけます。

どうです？結構面倒くさそうでしょう？

で、新しいサイトでは

とにかくExcelでグラフをつくるのはやめにしたく、JavaScriptベースでグラフを描けないもんかと、調べてみました。最初は、ccchartなんかがデザインも良いかなぁと考えていたんですが、思っていたデザインにするのは、至難の技であると知り、D3.jsという有名なライブラリも見たんですが、一つのフツーのグラフ書くのに多くのコードを書かねばならず断念。D3.jsを簡単に使うためのラッパーがあるそうで、それを幾つか見て、rickshawで何とか許せるグラフが描けたのでそれを使うことにしました。

本当は、SSL Pulseに置いてあるJSON形式のデータファイルをそのまま、表示の度に取り込んで加工してからグラフ表示しようとしたんですが、諸々CORSの壁に阻まれ断念。動的にダウンロードする必要もなくなり、スタティックな解析データをNodeで作って、SOURCEタグで普通にデータ取り込むことになりました。

ブログでたまたまSSL Pulseについて書くだけなら、特別な断りをいれなくてもいいかと思ったんですが、定常的に今後は英語でもページを公開するとなると、SSL Pulseの作者のIvan Ristićさんに仁義というか確認取っといたほうがいいかなと思いました。IvanさんはSSL/TLSの技術解説書の中では最高に良いと思うBulletproof SSL and TLSの著者であり、SSLの設定評価サイトであるssllabsの開発などもしています。

Bulletproof SSL and TLS [ペーパーバック]

Ivan Ristic

Lightning Source Inc

2014-08

最初は、TwitterのDMで連絡取ろうとしたんですが、当然ながら私のフォローして頂いてるわけではないのでDMが送れず、メールアドレスもどこにも記載されていなので、連絡がつきませんでした。そこで、いつもJavaScriptの暗号/PKIライブラリでは情報交換などさせて頂き大変お世話になっているRyan Hurstさんに頼み込み、連絡とってくれないかと伝えました。Ryanさんは「Kenjiを紹介するよ。彼は、すげーJavaScriptの暗号/JWT/X.509ライブラリの作者だ。」と私からのお願い事項のメールを転送してくれました。2日ぐらい待ってて、「う～～ん」こりゃレス無しかなぁとも思ってたんですが、返事が来まして「SSL Labsは自由なコンテンツライセンスになってて、君の場合でも全く問題ないとわかると思うよ。同じようなこと(=データ推移情報)をやりたいと思ってたんだけど、時間がなくてね～～。」との事でした。よかった、よかった。これで安心して定常的に公開できそうです。

Rickshawの使い方は概ねこんな感じです。


<div id="chart_container"><div id="grade_chart"></div></div>

<script>
var graph = new Rickshaw.Graph({
  element: グラフを描くキャンバスが挿入されるDIVのDOM,
  width: グラフ幅,
  height: グラフ高,
  renderer: グラフ形式(棒グラフとか折れ線グラフとか),
  series: [{"color": グラフデータ色,
            "name": データ名(TLS1.2とかSHA256withRSAとかデータ名),
            "data": [{x: 値, y: 値}, {x: 値, y: 値} ...]},
            : (複数のデータがあれば続く)
          ]
});
graph.render();
</script>

同じ形式のグラフ描くのに、同じようなコード書くのも面倒なので、さらにラッパーを作りました。


RickshawUtilGraph(グラフ描くDOM IDの共通ヘッド(グラフや凡例、XY軸など),
                  グラフの共通テンプレート,
                  データ(グラフデータ、データ名)
                  [,オプションでグラフ形式を変えたい場合のパラメータ]
                  [,オプションでグラフ色変えたい場合のパラメータ]);

これでようやく、SSL Pulseの更新があっても、make 一発でグラフデータを作れるので、毎月の更新も負担にならなくなりました。

というわけで、まだ素っ気ないページですが日本語ページ公開にこぎつけました。今までなかった評価グレード(A-F)の分布推移のグラフはNPNのHTTP/2サポートプロトコルの推移のグラフも付け加わっています。

しばらくしたら英語ページの作成にとりかかりたいと思います。

今後とも、よろしくお願いします。

タグ：: #SSL; #TLS; #SSLPulse; #脆弱性; #RC4; #BEAST; #POODLE; #サーバー証明書; #D3.js; #rickshaw

2015年12月16日06:09

カテゴリ: SSLTLS; 脆弱性

SSL Pulseの統計情報で見るSSL/TLS (2015年12月版)

いやぁ、年の瀬ですねぇ。最近、SSL/TLS関連の調査に全く時間が取れてないっす。 SSL Pulseサイト(https://www.trustworthyinternet.org/ssl-pulse/)は、 ssllabsでも有名なQualys社が運営しているサイトで、 Webサイト調査のAlexa社による世界のアクセストップ20万サイトを対象にSSL関係の統計情報を毎月公開しています。 10月に引き続き2015年12月のSSL PulseでのSSL/TLSの状況推移をグラフ化しましょう。今月は、なかなかデータ公開が早かったっぽいですが、気づくのに遅れました。

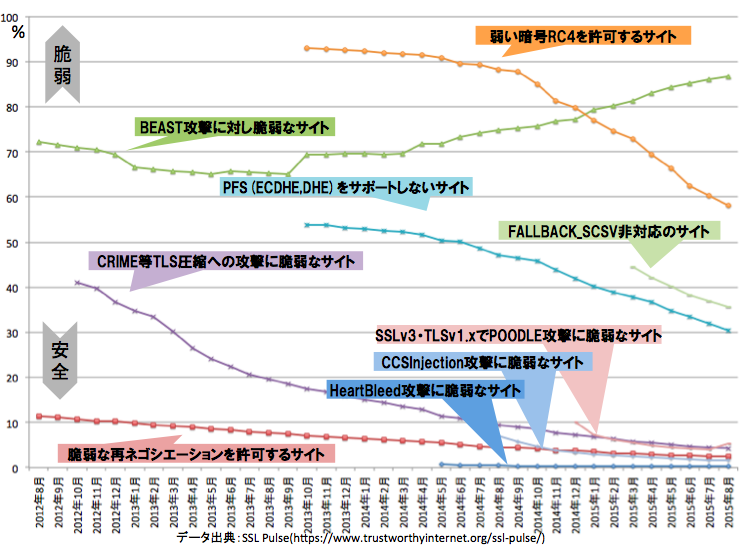

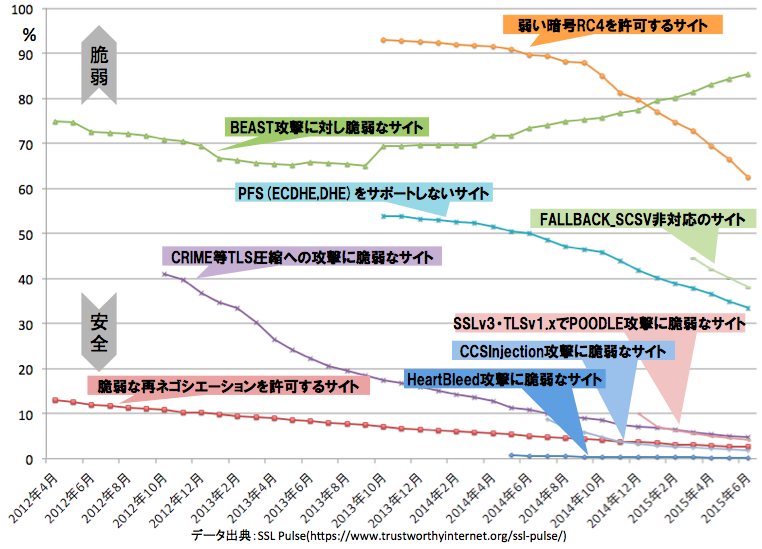

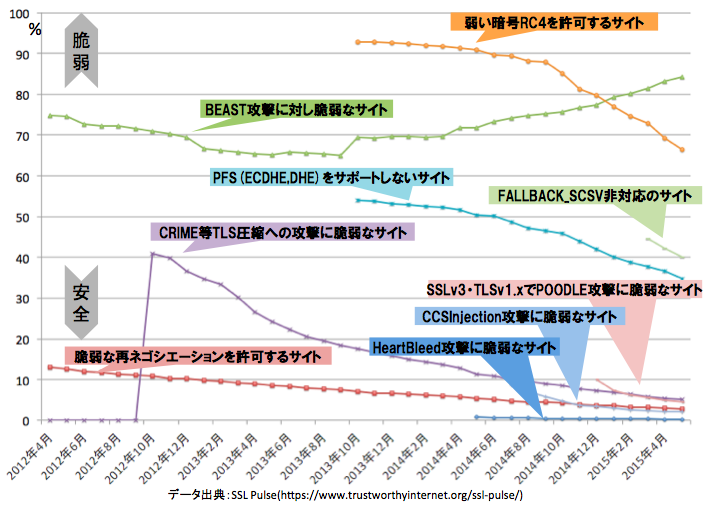

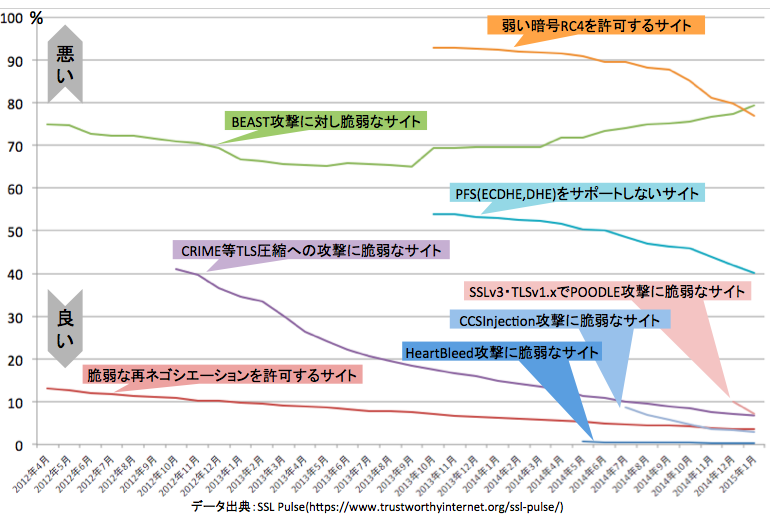

脆弱性対応の推移

201512-a1vuln

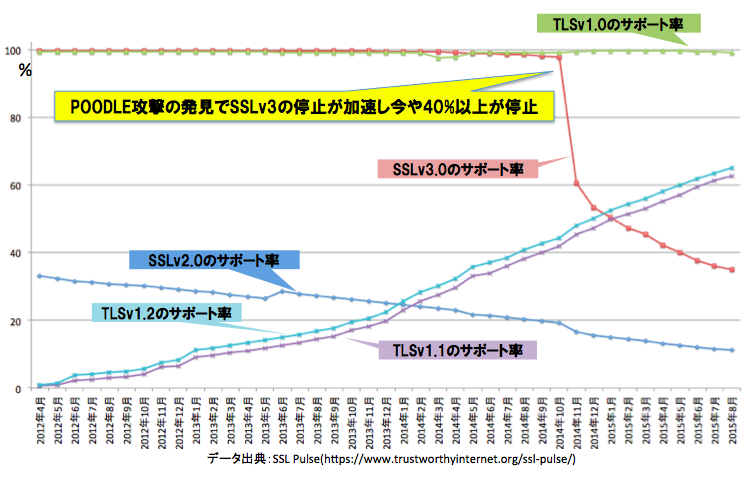

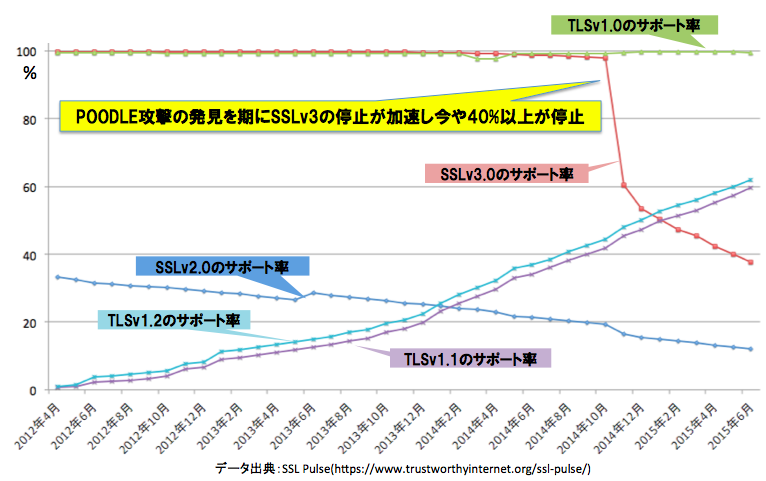

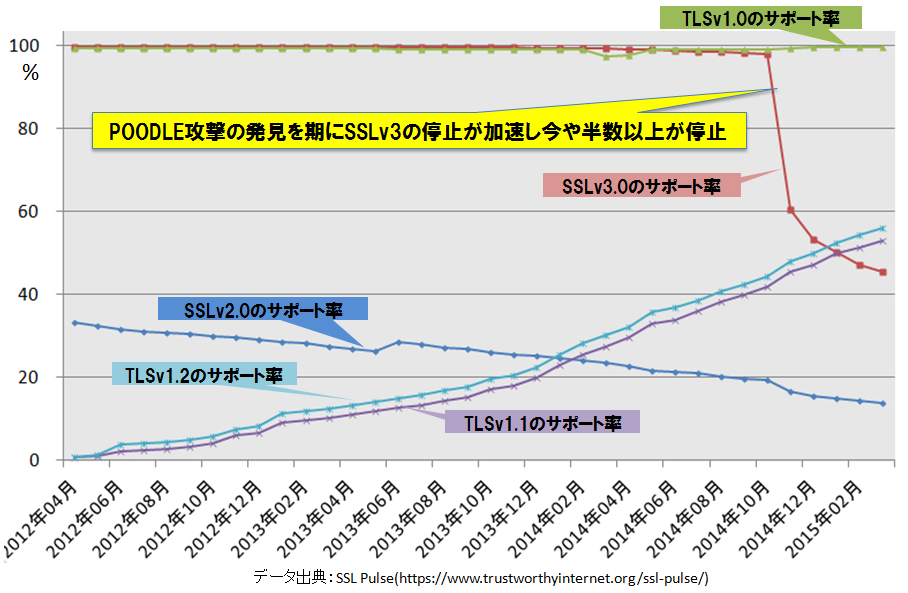

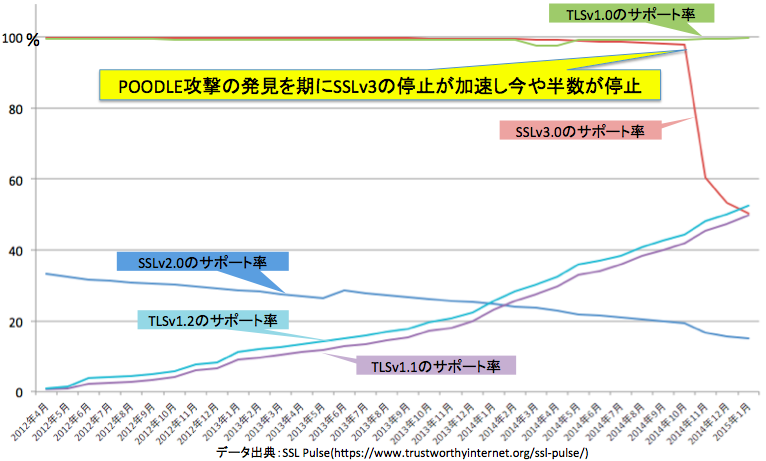

SSL/TLSプロトコルの推移

201512-a2proto

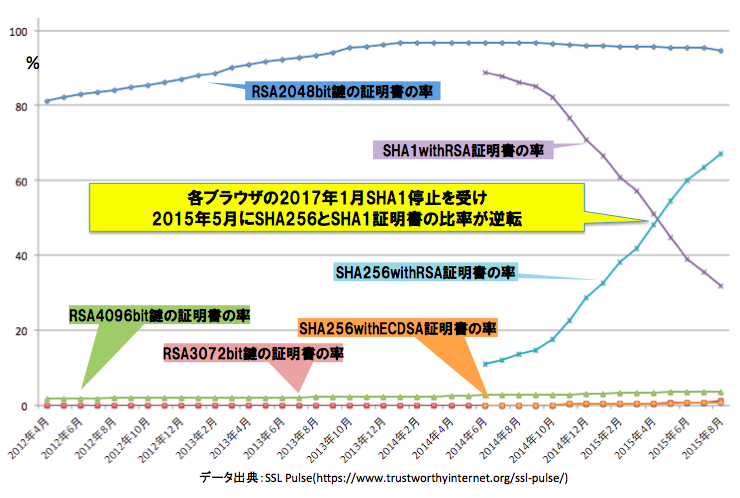

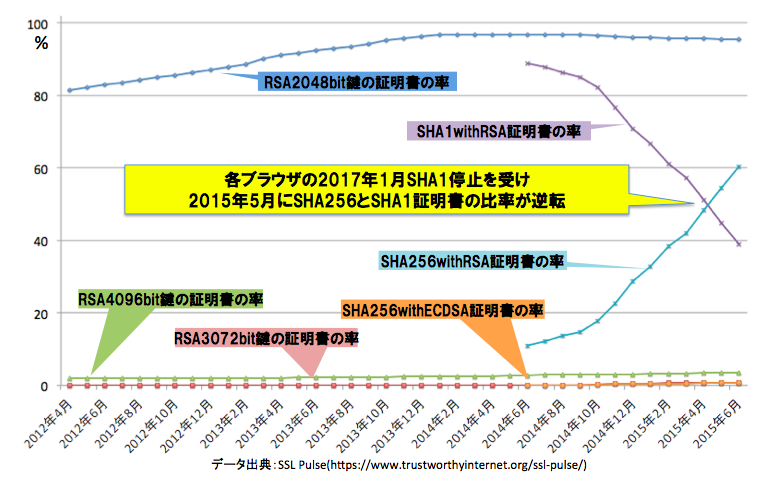

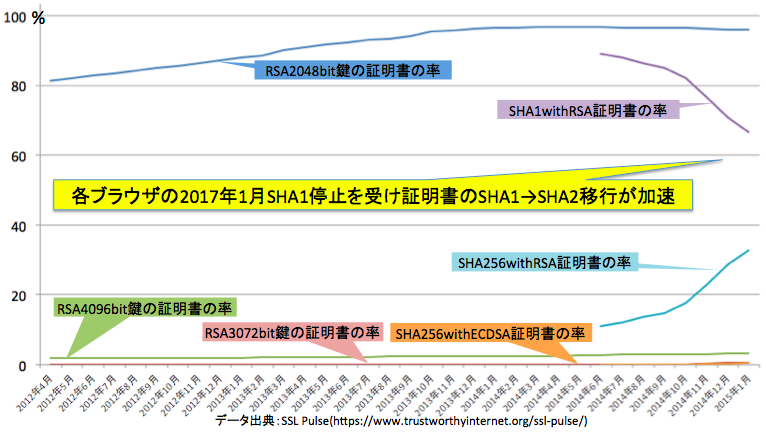

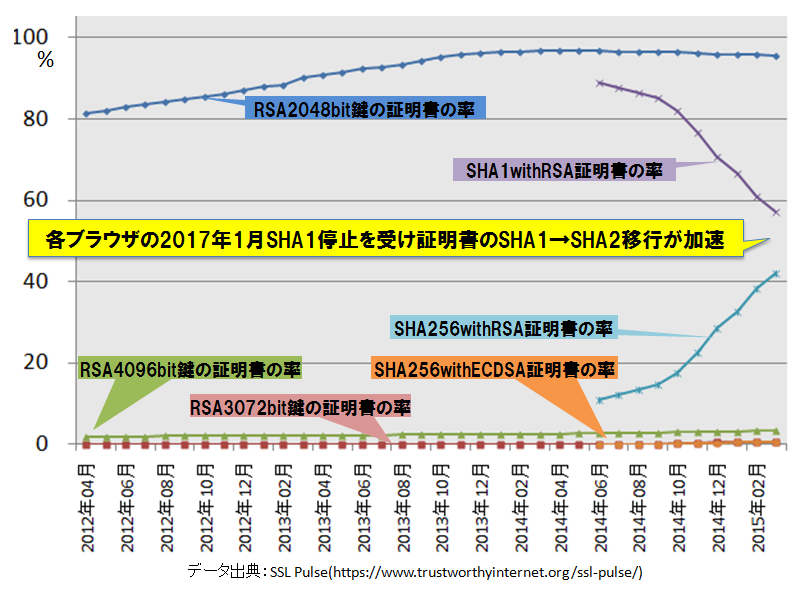

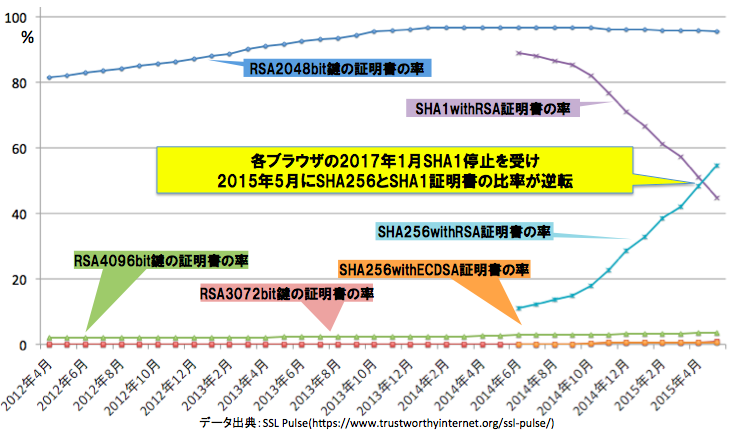

SSLサーバー証明書の鍵長、署名アルゴリズムの推移

201512-a3crt

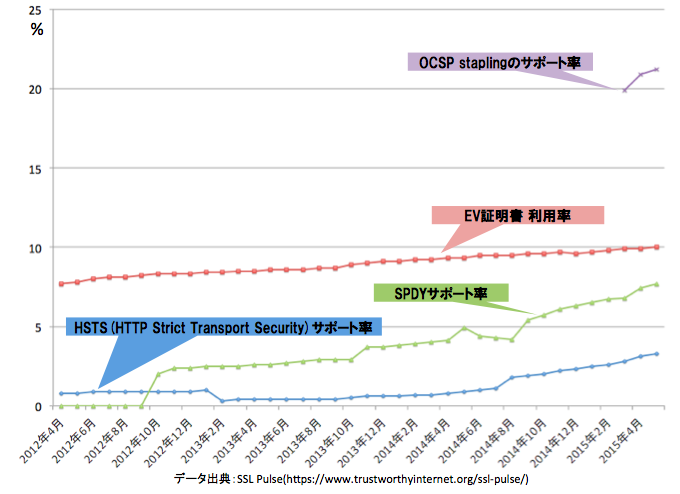

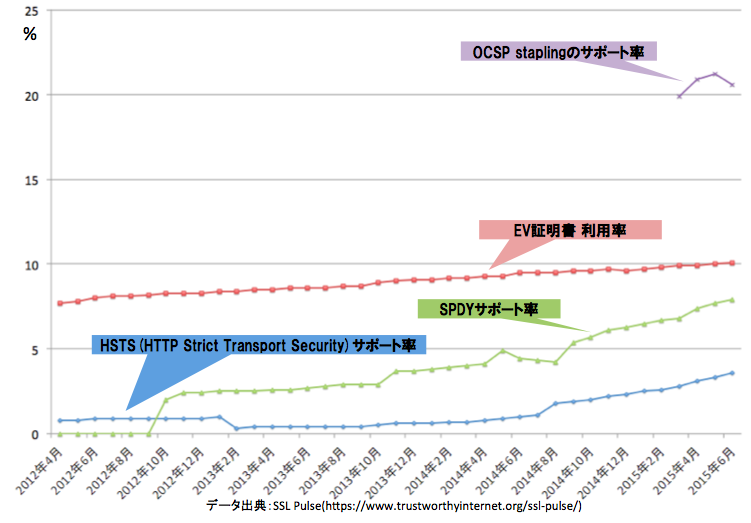

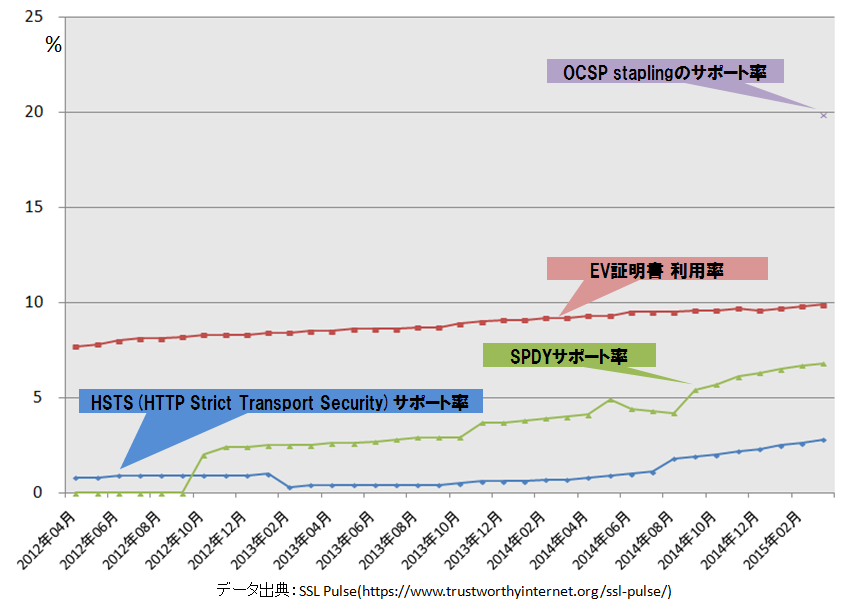

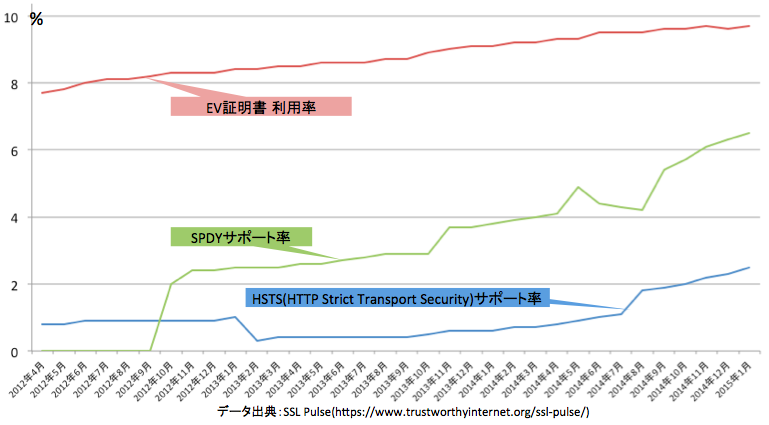

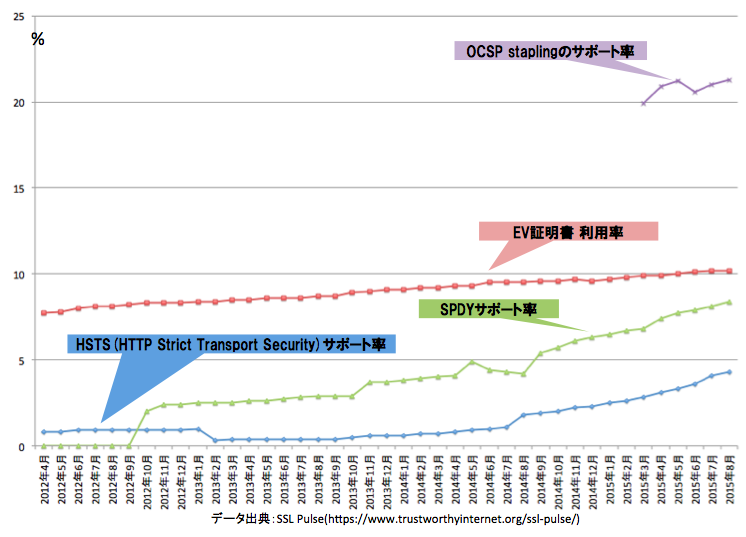

新しい技術のサポートの推移

201512-a4adv
SPDYが下がっています。HTTP/2への移行が始まっています。実はSSL PulseでHTTP/2の対応状況も4ヶ月前あたりから取れるようになっているので、そろそろ可視化したいと思っています。

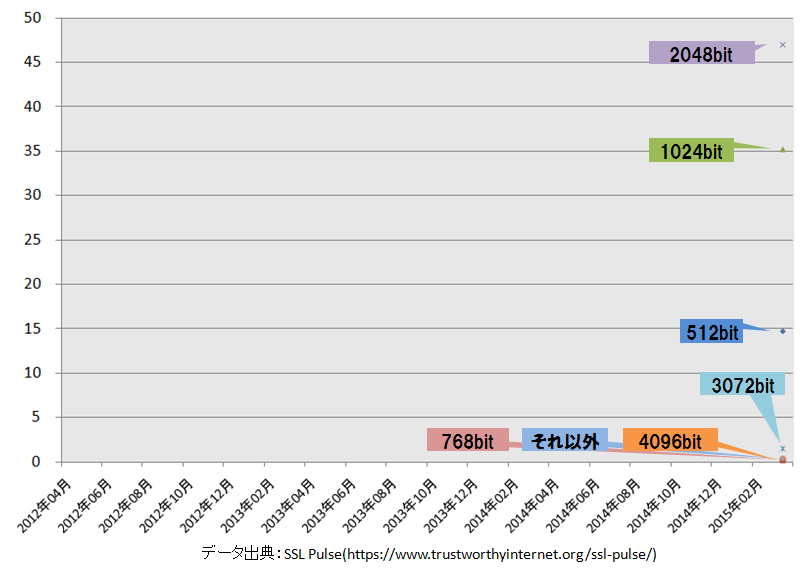

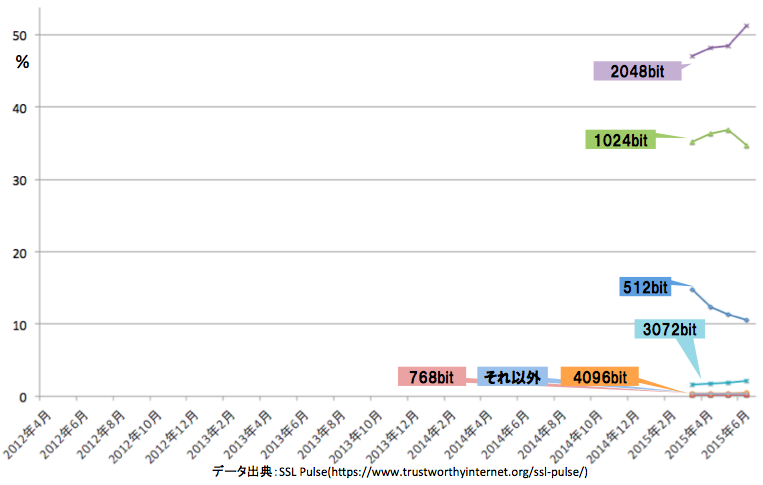

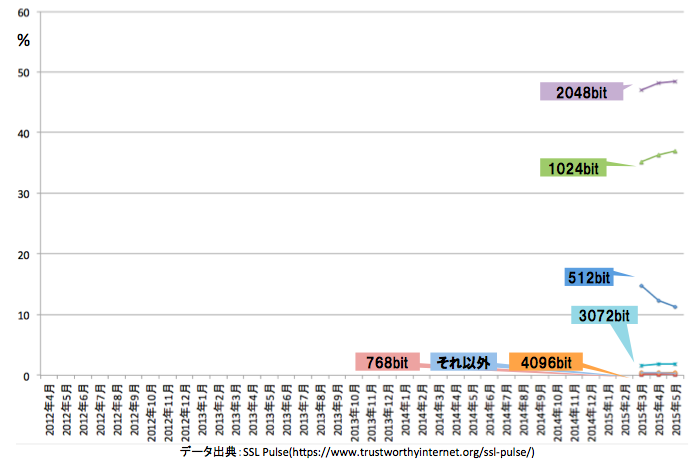

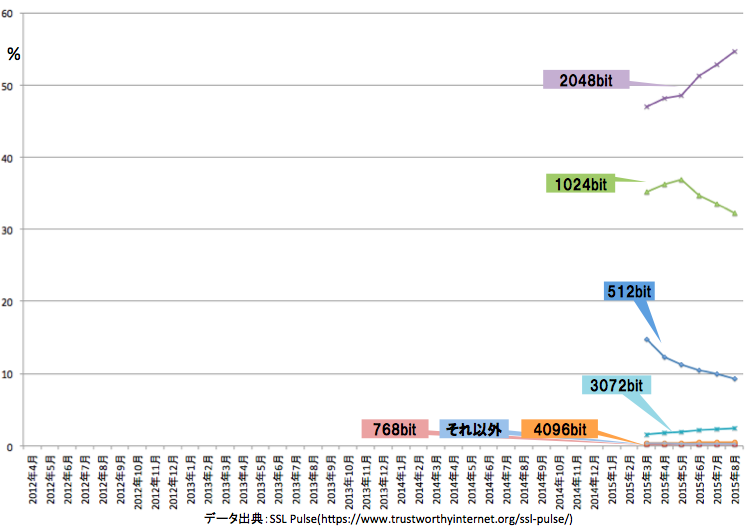

鍵交換の最低鍵長

201512-a5kx

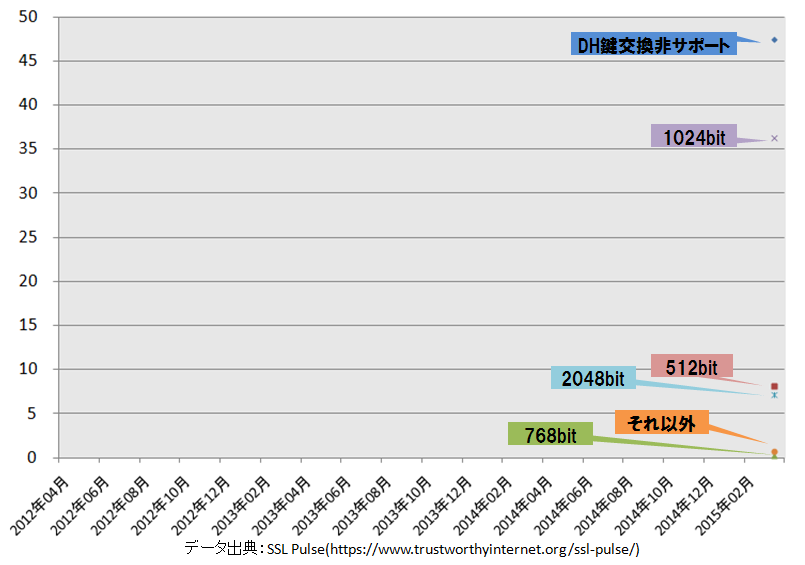

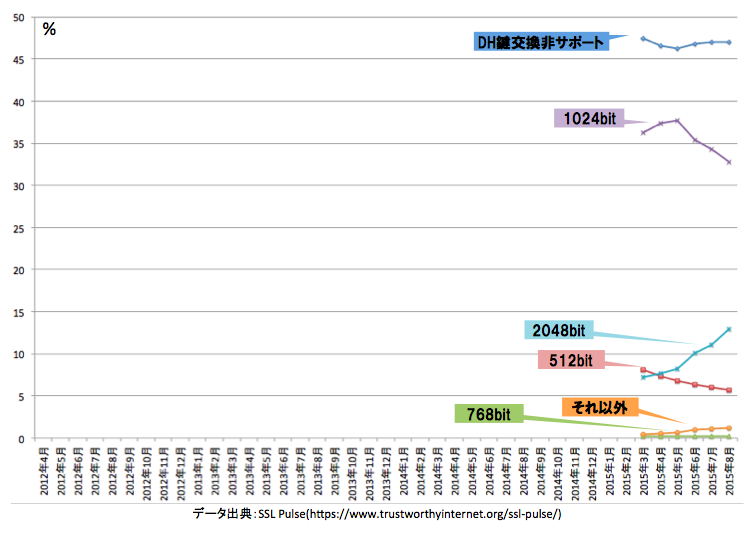

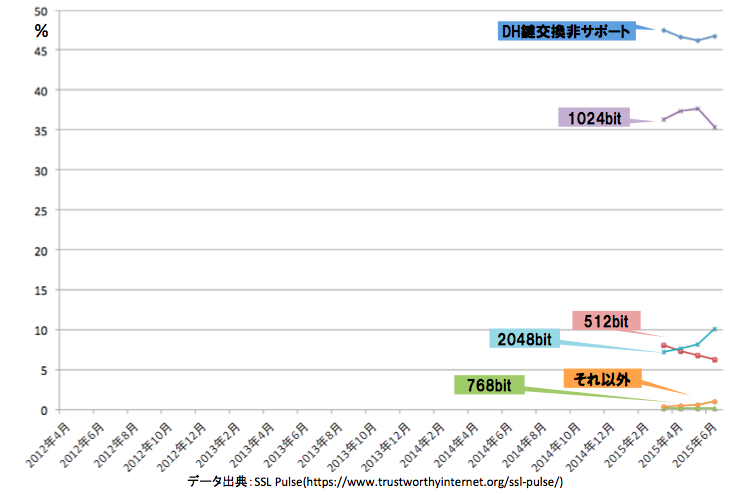

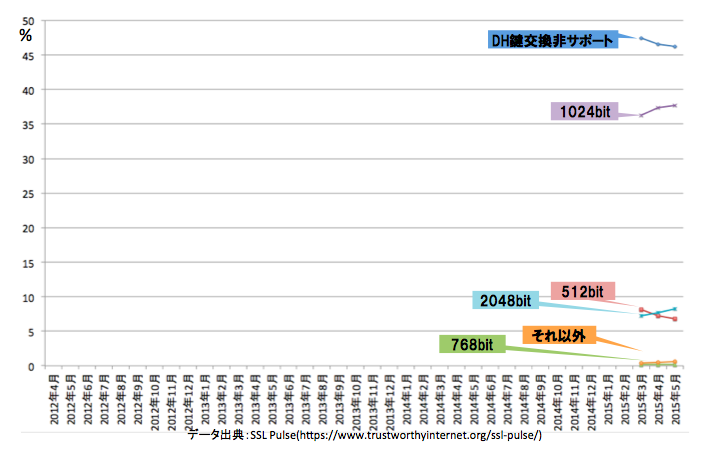

DH(E)鍵交換の最低鍵長

201512-a6dh
DH鍵交換のサポート率は、ほぼ横ばいであるのに対して、

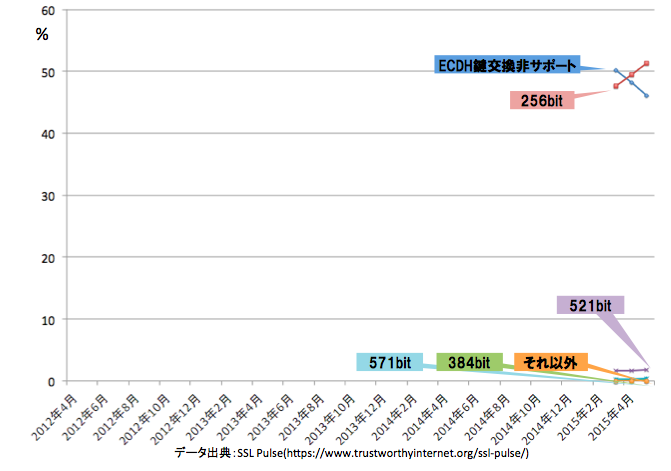

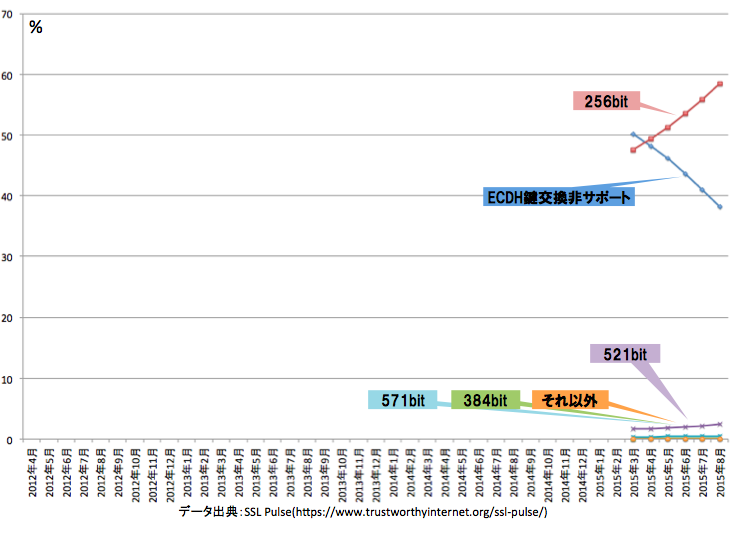

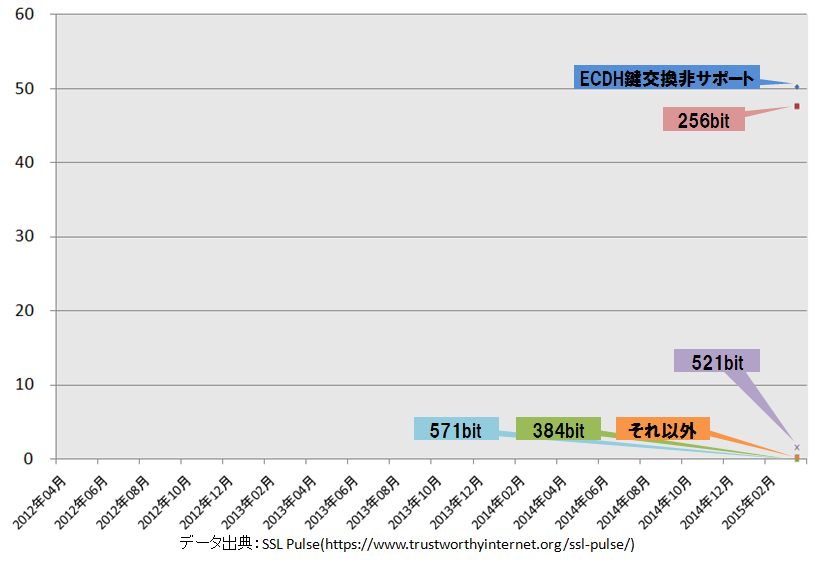

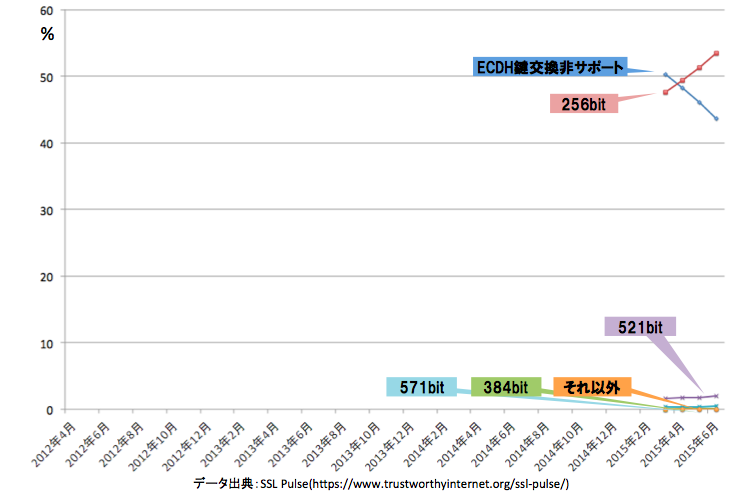

ECDH鍵交換の最低鍵長

201512-a7ecdh
ECDH(E)への対応は進んでいることがわかります。

おわりに

年末進行で、そんなに呑みに行っている気もしませんが、なんか仕事が山積みですorz コメント少なめですみません。今月はこの辺で。

タグ：: #SSL; #TLS; #SSLTLS; #HeartBleed; #BEAST; #RC4; #SSLv3; #X.509証明書; #証明書; #SSLPulse

2015年10月24日13:47

カテゴリ: SSLTLS; 脆弱性

SSL Pulseの統計情報で見るSSL/TLS (2015年10月版)

SSL Pulseサイト(https://www.trustworthyinternet.org/ssl-pulse/)は、 ssllabsでも有名なQualys社が運営しているサイトで、 Webサイト調査のAlexa社による世界のアクセストップ20万サイトを対象にSSL関係の統計情報を毎月公開しています。 8月に引き続き2015年10月のSSL PulseでのSSL/TLSの状況推移をグラフ化しましょう。今月は、なかなかデータ公開してくれなくて、確か10月19日頃ようやくアップデートされたようです。新しい項目増えているわけでもないのに、なんででしょうね。
